Toi aussi t’en a marre des fils d’alimentation super moche qui gachent tout dans ta tour ? J’ai une solution pour toi !
Le contexte
Quand je suis passé d’une RTX 3080 Ti à une AMD 7900XTX j’ai été confronté à un nouveau type de problème. La carte n’utilise pas deux câbles, mais 3 pour son alimentation. Le problème me direz-vous ? Ils sont assemblés en paires, et j’avais donc 4 fils, avec ce dernier qui se baladait, non branché, sous la carte, et ce n’était pas très élégant.
J’aurais bien entendu pu corriger ça en achetant de nouveaux câbles, mais j’en arrivais à un deuxième problème, ceux-ci passent sous la carte graphique et ses imposants ventilateurs. J’avais en plus l’envie de les faire passer au dessus de la carte.
Les accessoires
Je me suis donc mis en quête de trouver 2 produits qui pouvaient correspondre à mes besoins. Des câbles plus élégants pour brancher la carte, et un adaptateur d’angle pour connecter ceux-ci à la carte graphique… Et j’ai trouvé !

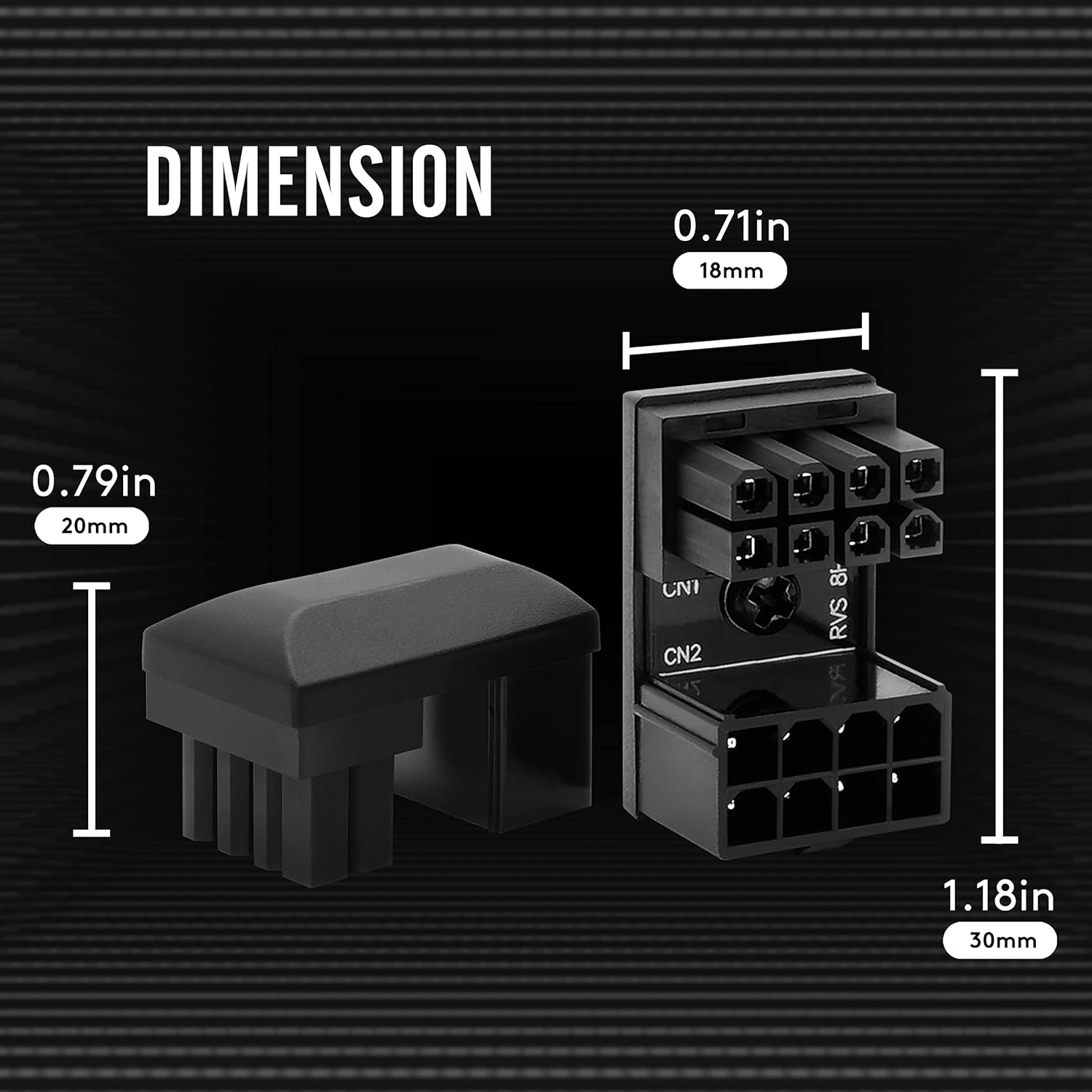

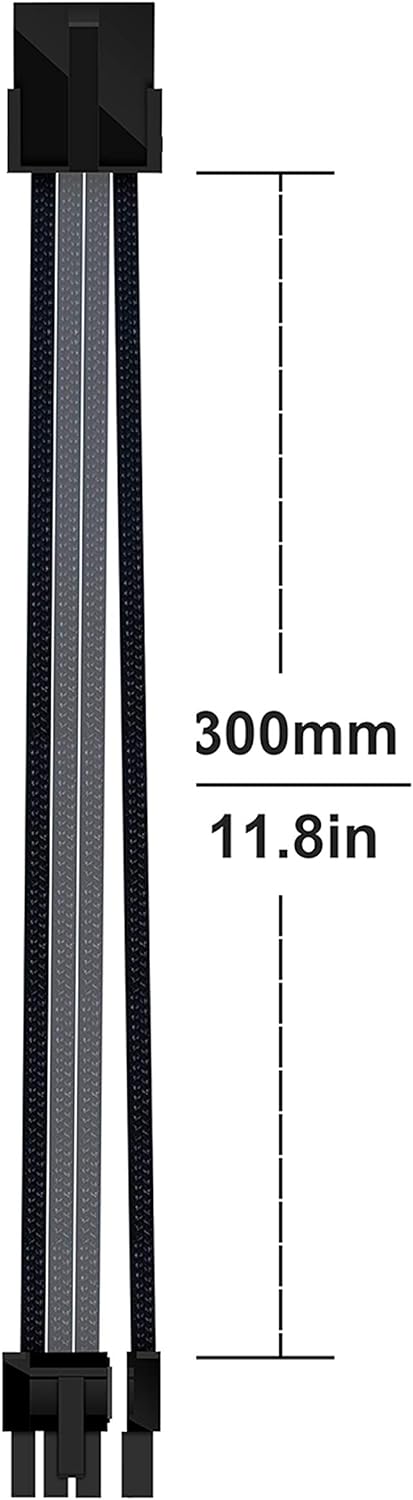

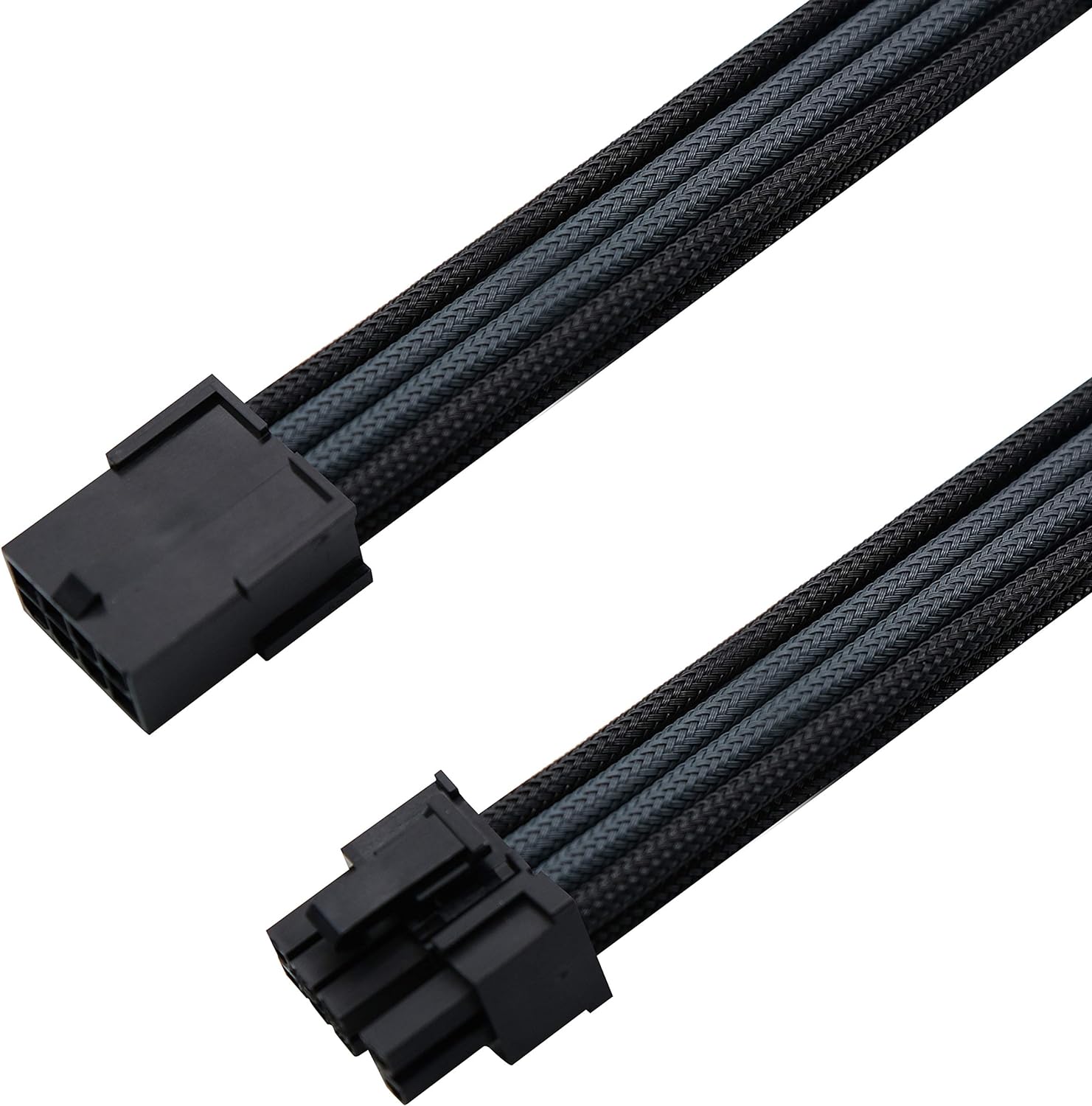

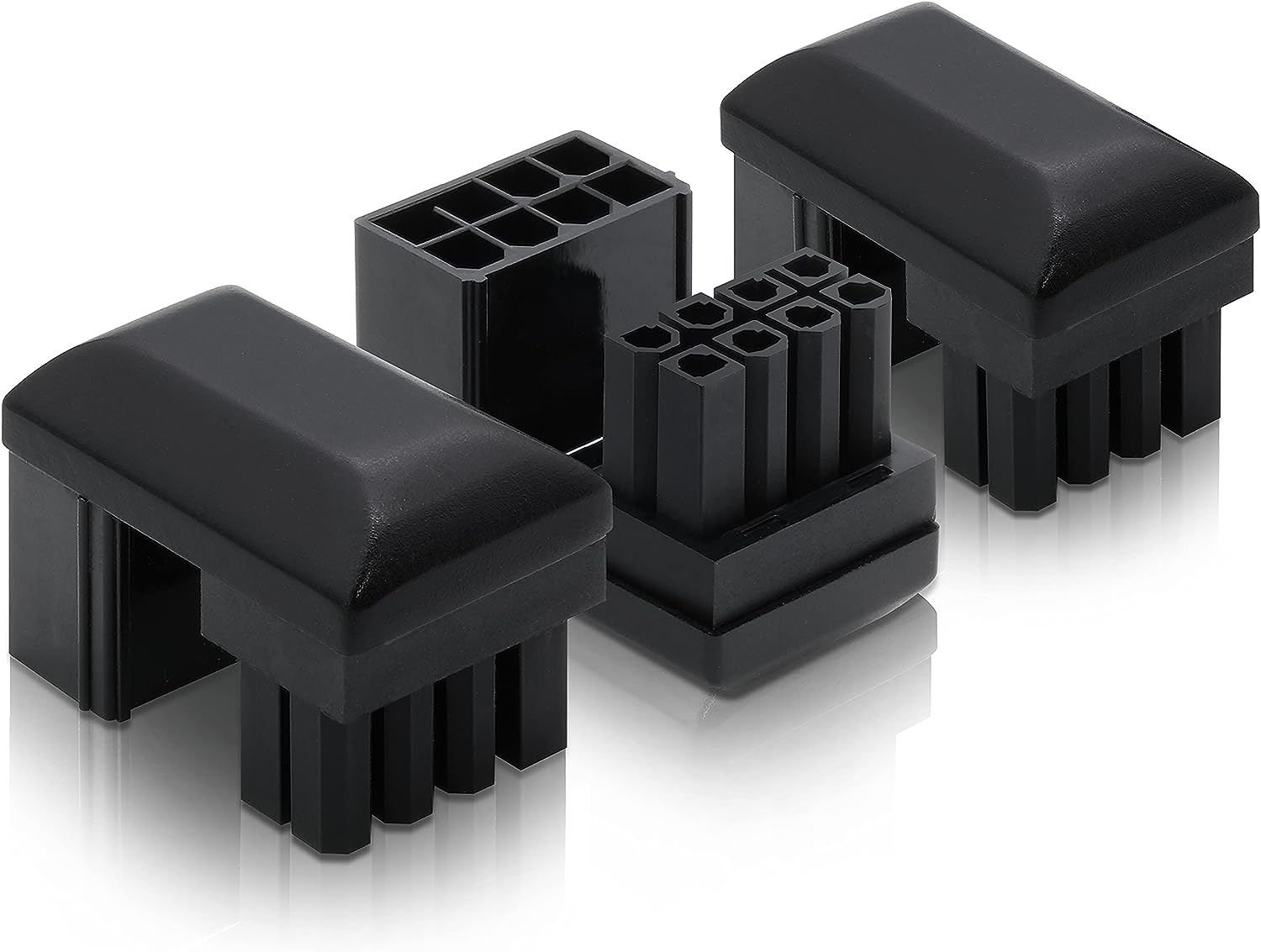

J’ai commencé par acheter l’adaptateur d’angle à 180° inversé de chez EZDIY FAB (lien disponible ici) ainsi que 3 de leurs câbles d’alimentation tressé gris et noir (lien disponible ici).

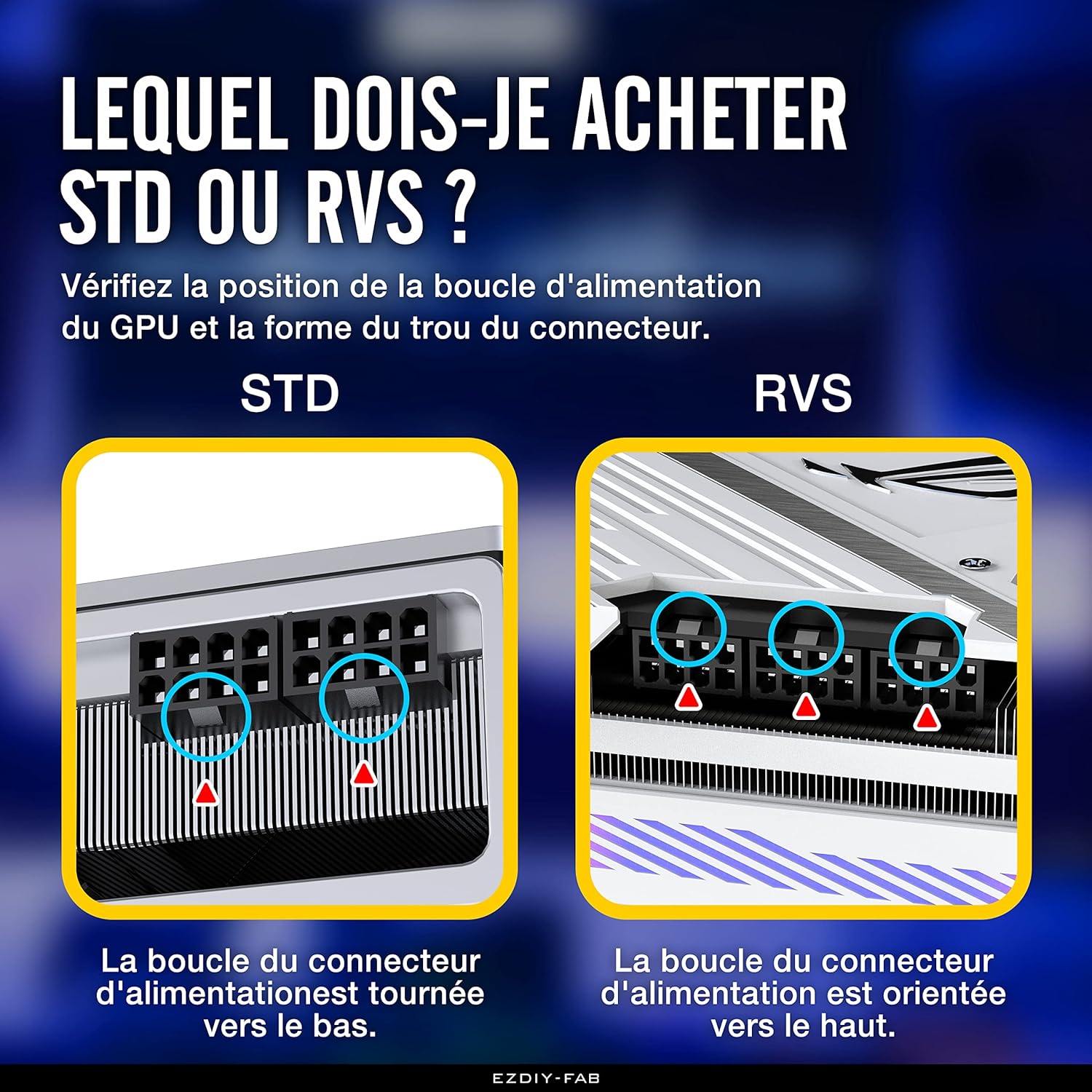

Là où il faut faire attention avec les adaptateurs d’angle, c’est justement à bien définir de quel angle vous avez besoin. Toutes les cartes graphiques ne sont pas identiques et il y a deux sens possibles. Soit l’ergo de verrouillage est vers le haut, soit il est vers le bas.
Et c’est tout ! En dehors du sens, inversé ou non, il n’y a rien de plus à vérifier. Comme indiqué précédemment, j’ai pris l’inversé pour moi et c’était parfaitement compatible. Je vous recommande toutefois de vraiment appuyer FORT pour être certains que le connecteur d’angle est complètement inséré dans votre GPU.
Pour exemple, je pensais que les deux premiers étaient parfaitement insérés quand j’ai connecté le troisième, et j’ai remarqué qu’il s’enfonçait + que les autres. J’ai donc forcé de nouveau sur ce dernier (pas fort, juste appuyé un peu plus fort) sur les deux premiers, et j’ai gagné quelques précieux millimètres.

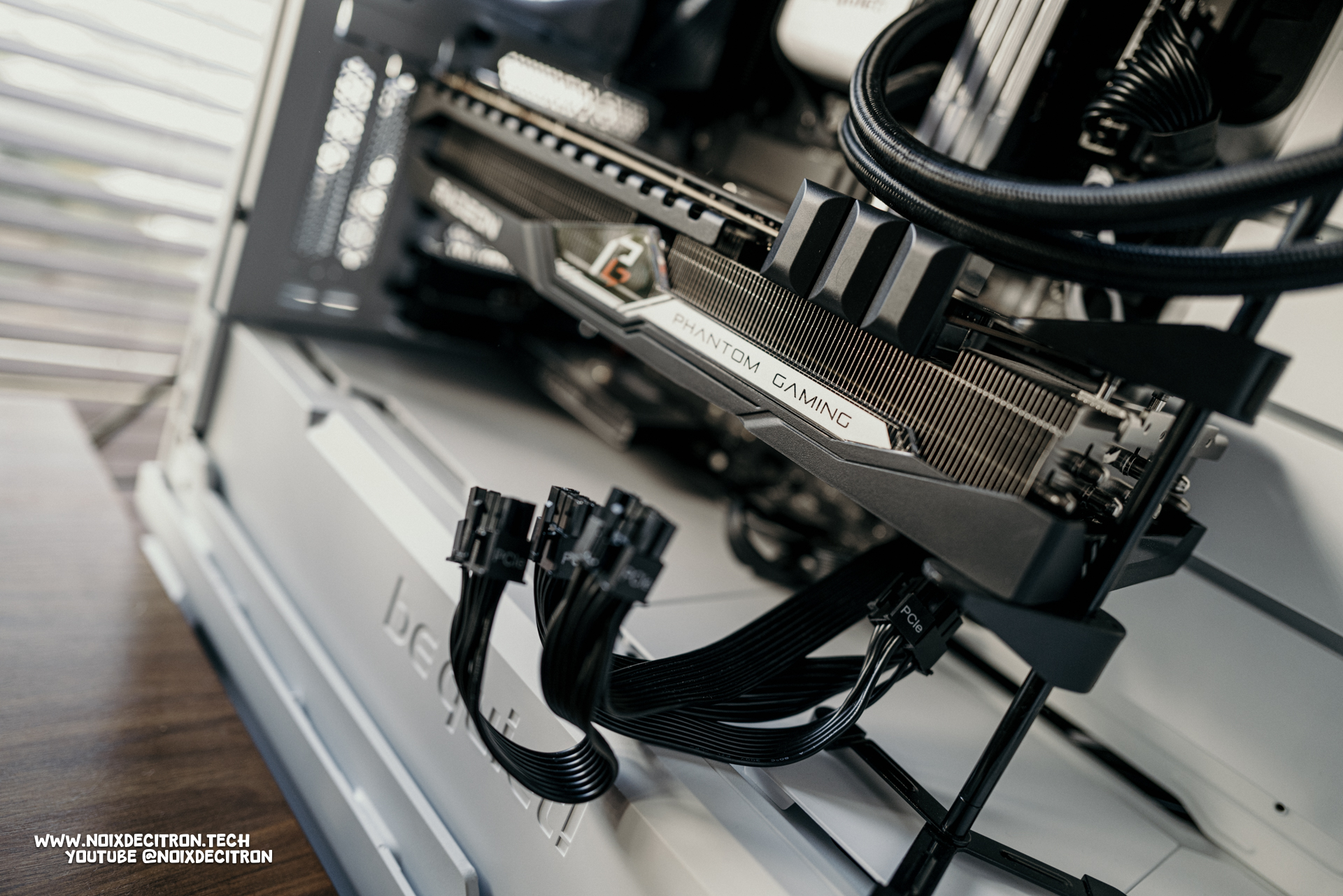

Une fois les trois installés, j’ai retiré les câbles d’alimentation d’origine pour les laisser derrière le boitier, et connecter les rallonges PCI que j’ai acheté en même temps. Ce ne sont en effet pas de câbles qui se branchent directement sur le bloc d’alimentation, ce ne sont que des rallonges qui se branchent sur votre câble d’alimentation d’origine. Là encore, faites attention à bien appuyer pour que chaque câble rentre parfaitement bien dans le connecteur.
J’avise : Un câble mal branché, mal connecté, de travers ou avec un jeu peut entrainer des problèmes électrique/de chauffe et endommager votre câble/adaptateur. Alors même si ce n’est pas compliqué, prenez le temps de vérifier que chaque câble est bien branché et qu’il n’y a pas de jeu. Il suffit simplement de voir si le câble est rentré à fond ou non.

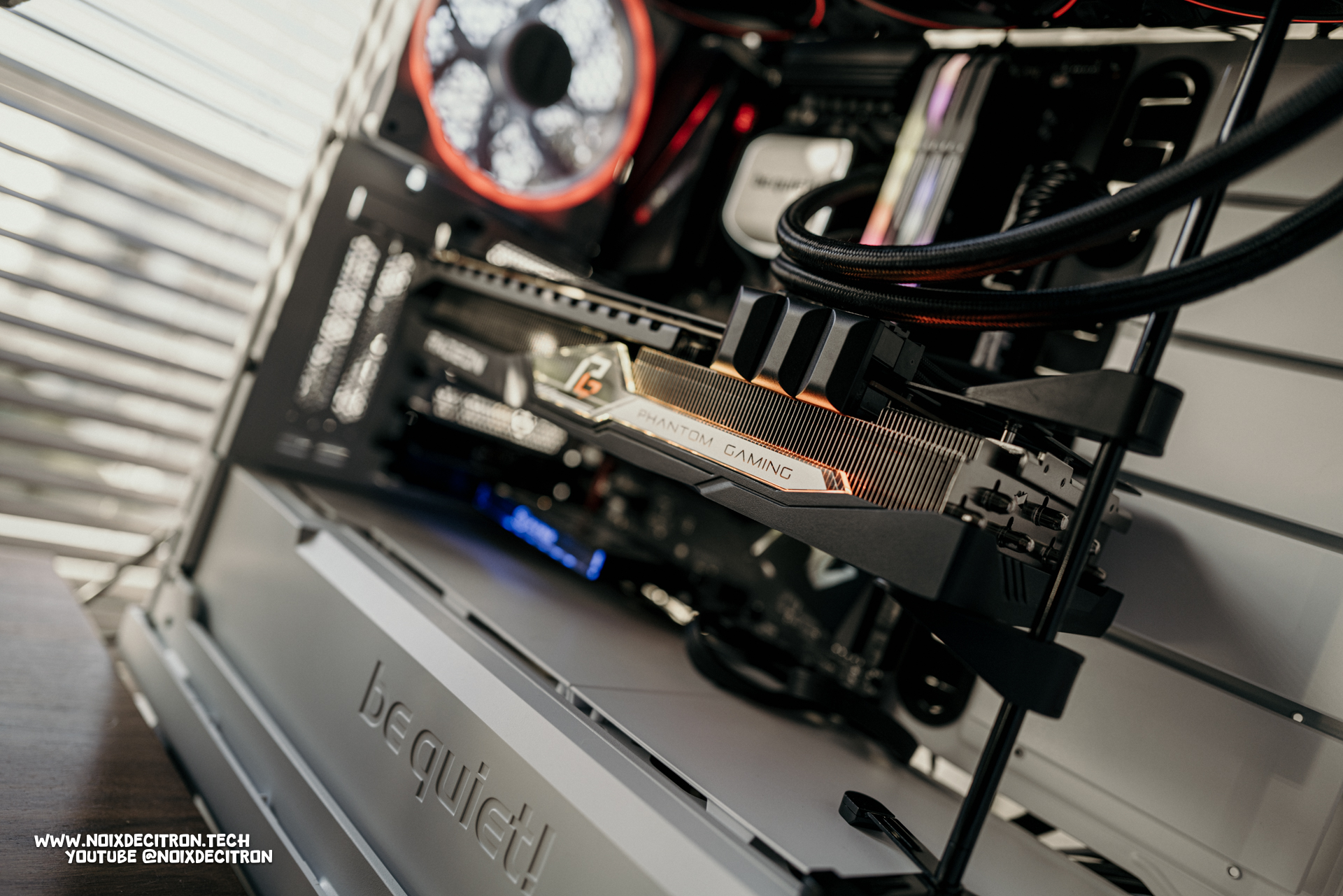

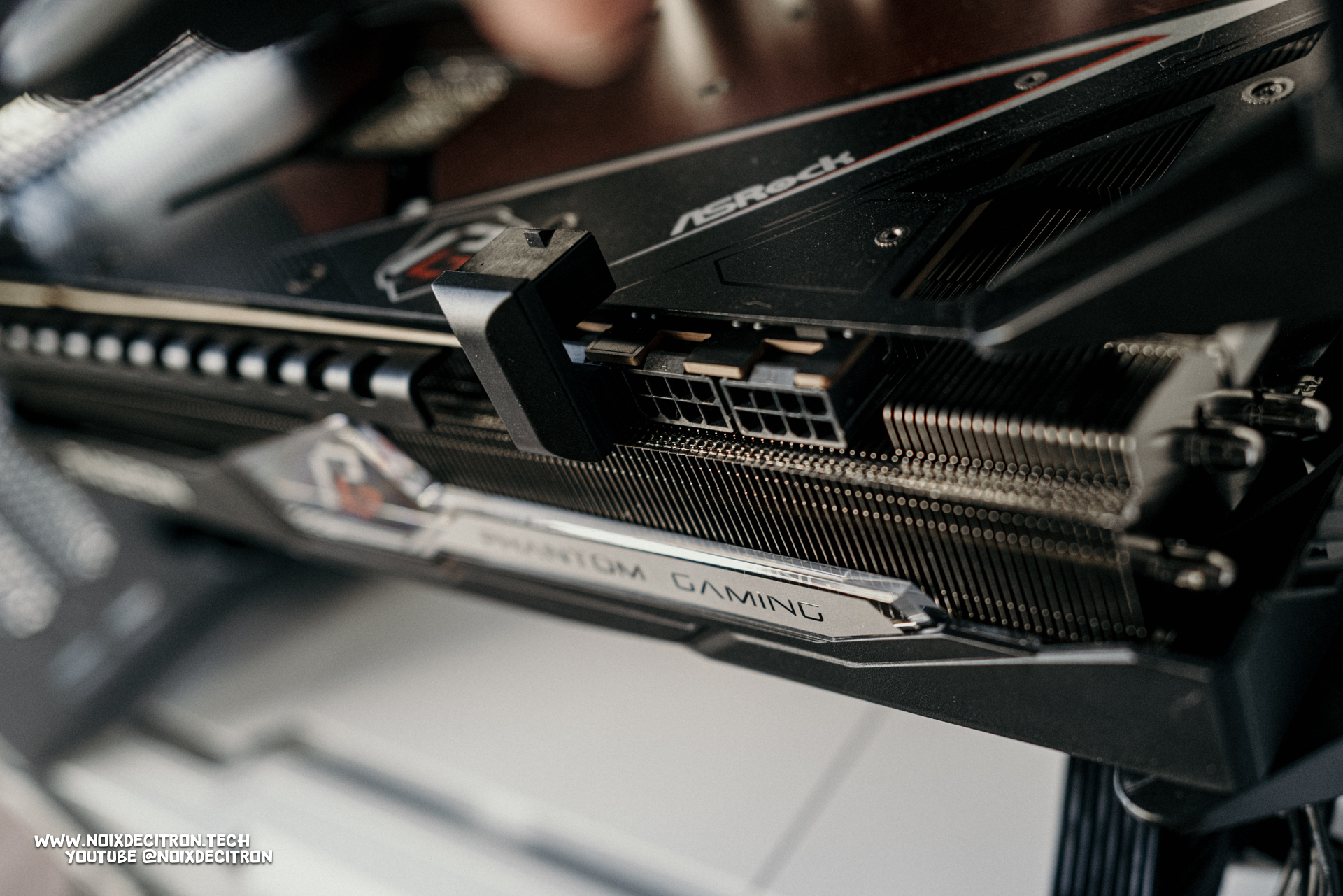

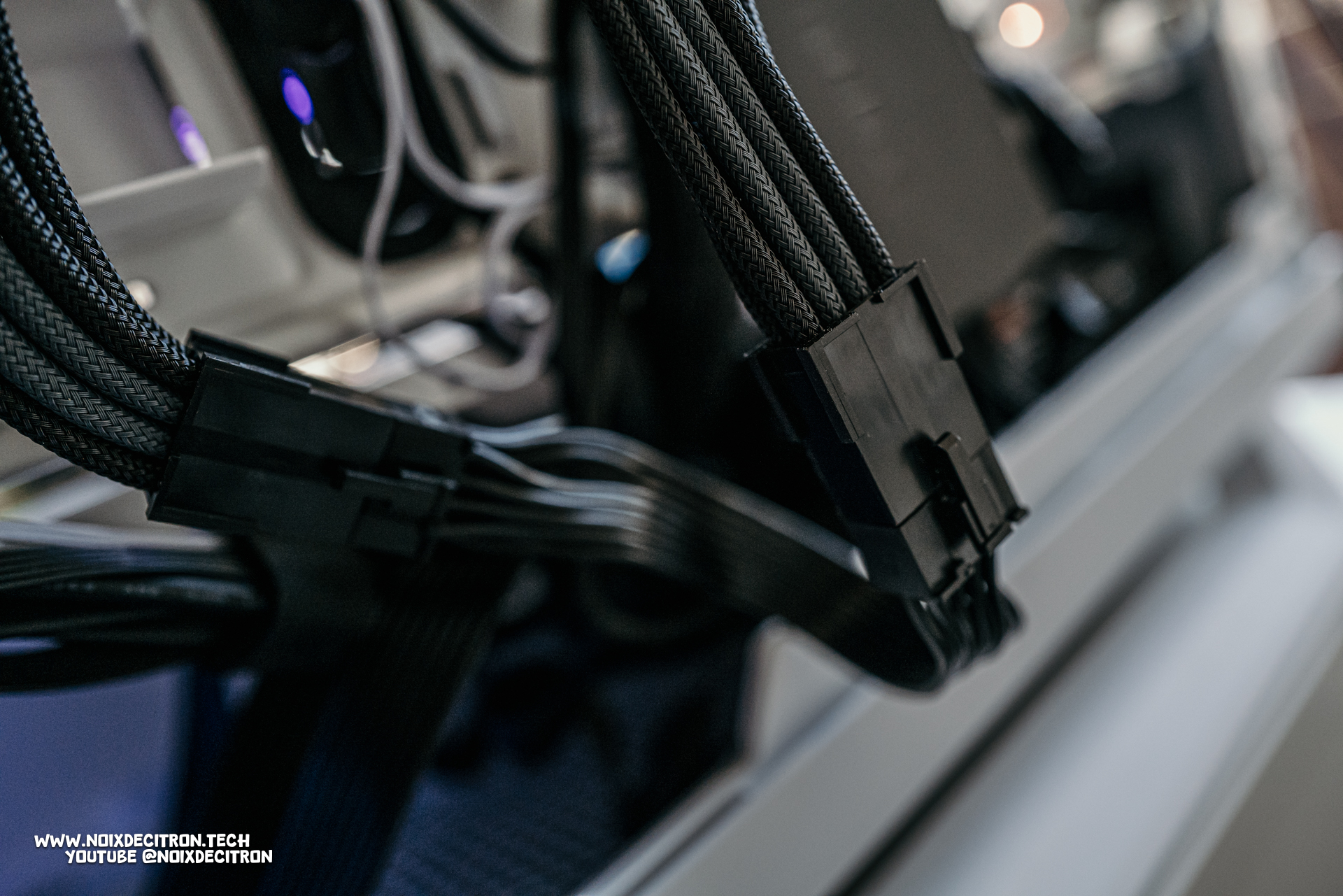

La partie où il faut bien verrifier le branchement

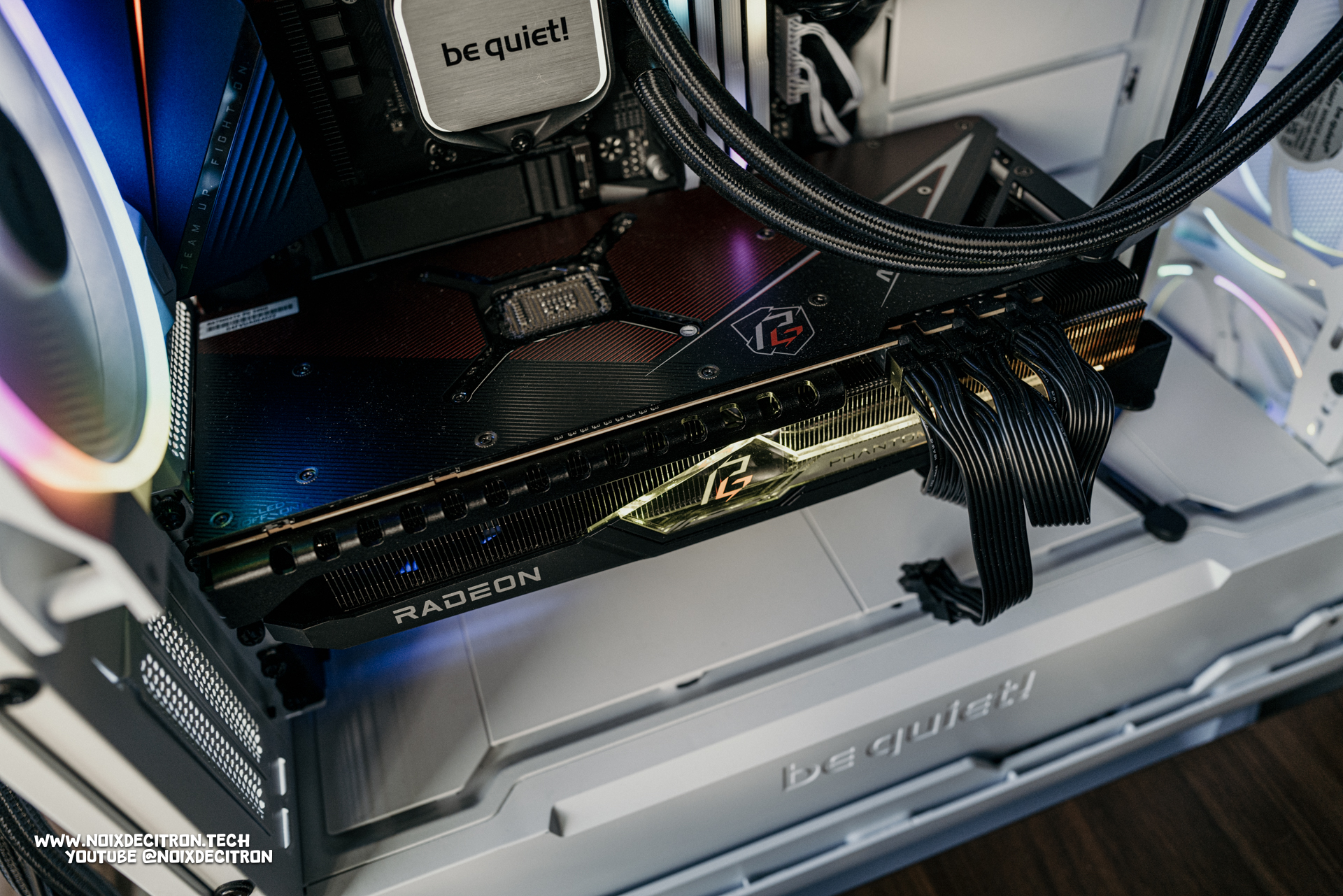

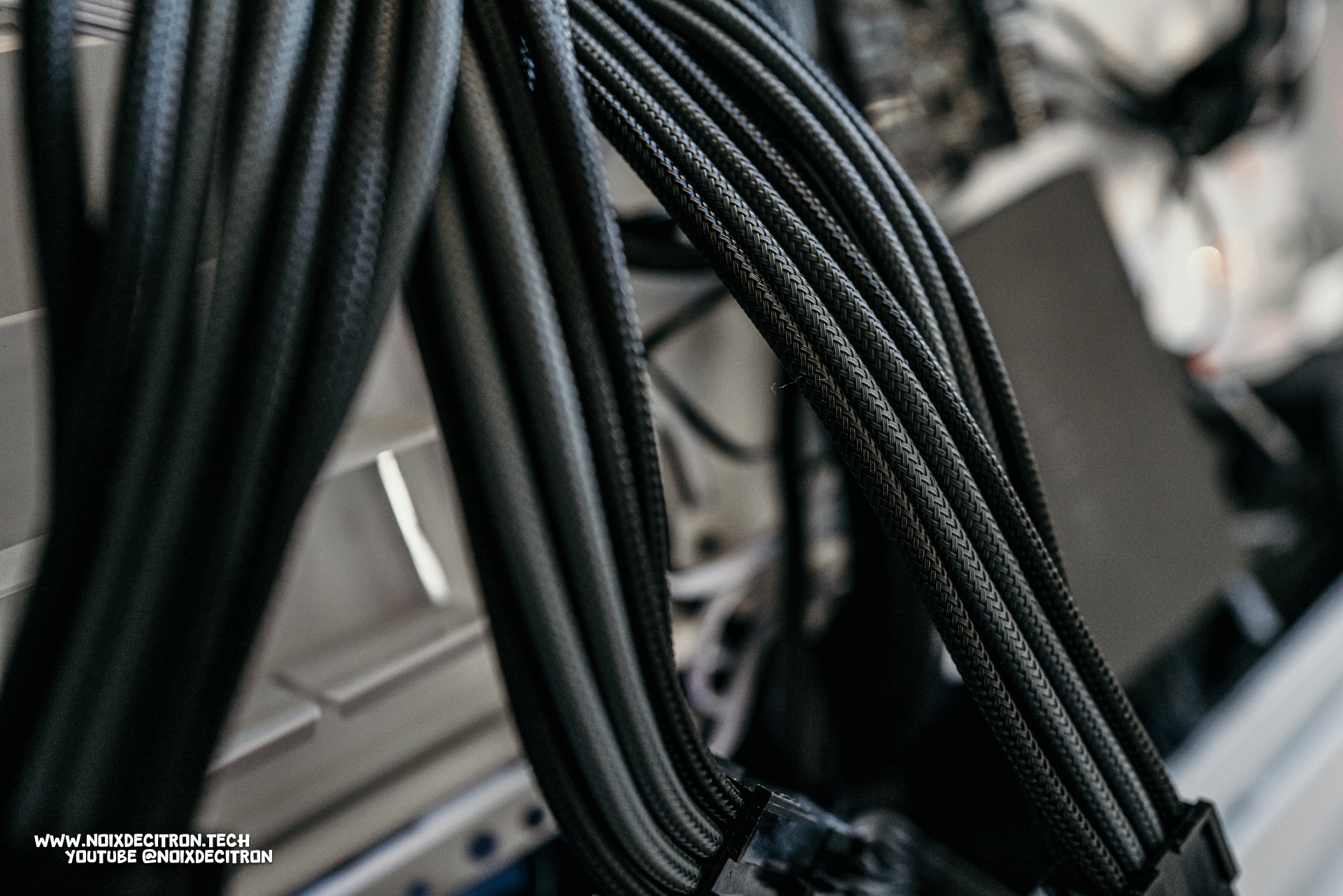

Le rendu du câble tressé

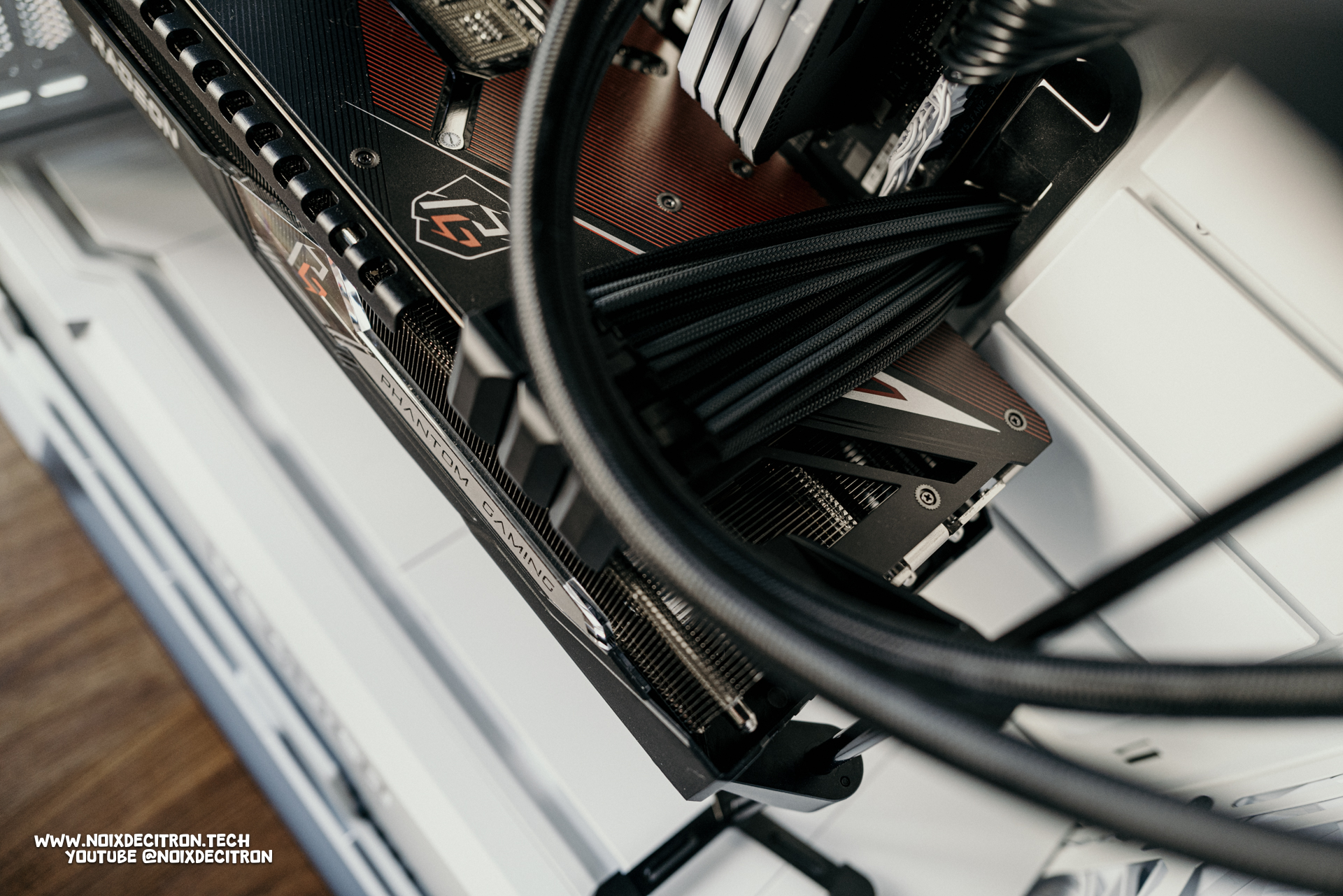

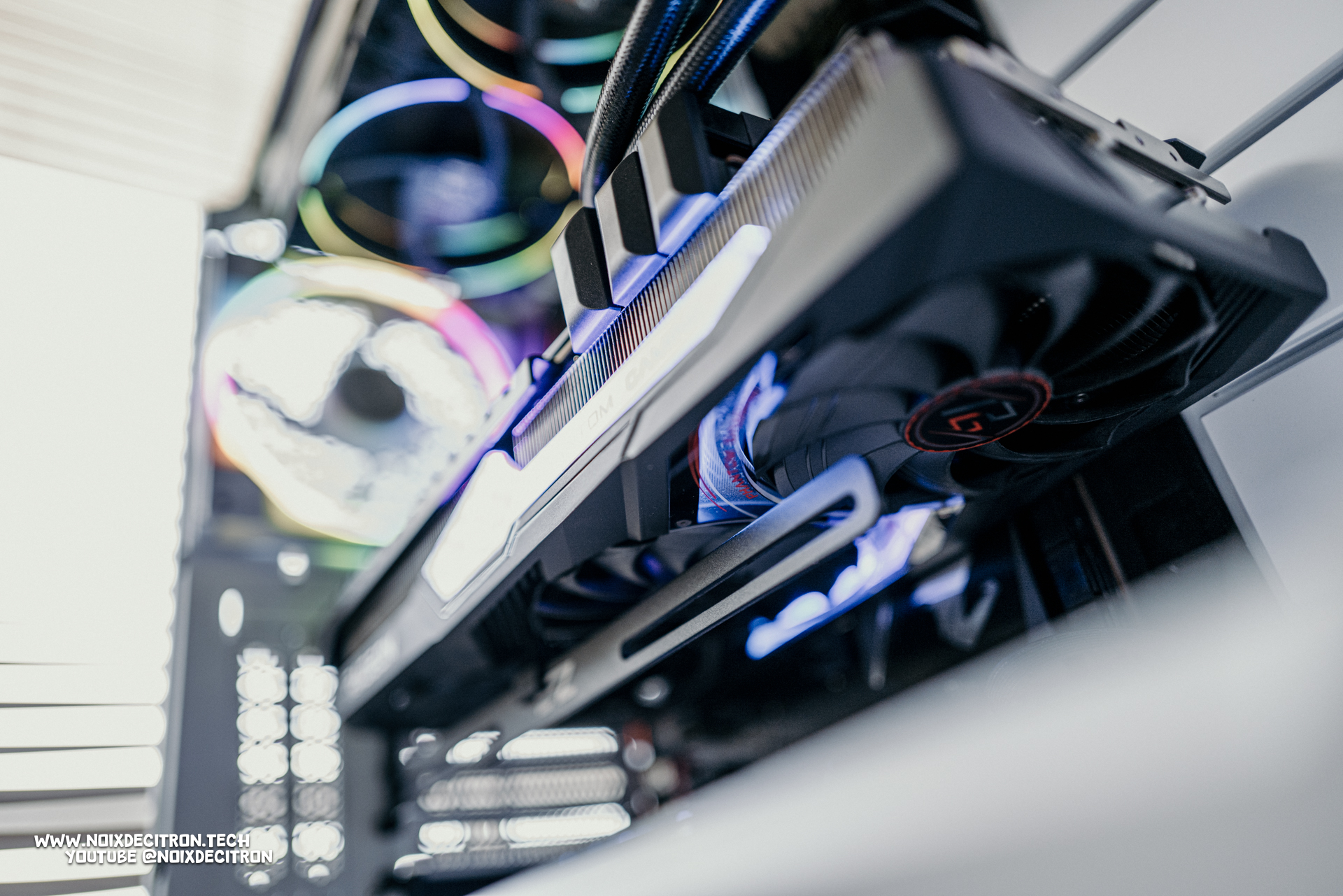

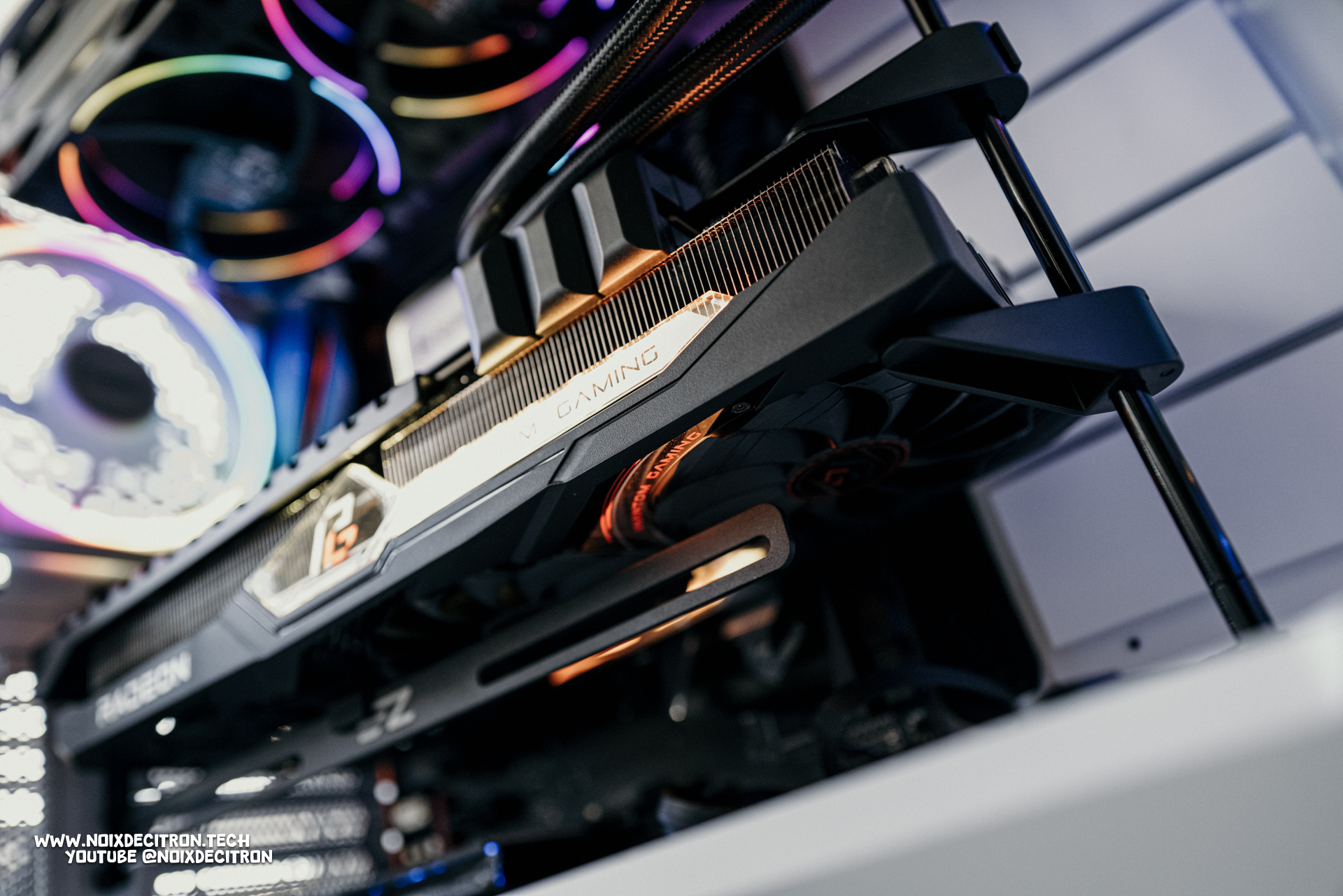

Une fois fait, j’ai donc repassé les rallonges sur le dessus de ma carte graphique et y’a pas à dire, c’est tout de suite plus propre !
Gros avantage également de ce système, le fait d’avoir les câbles au-dessus et non en dessous, en plus d’apporter une esthétique plus propre, évite de gêner le ou les ventilateurs qui sont en dessous.`
Dernière étape
Enfin, le dernier accessoire acheté a été une équerre pour remplacer le support que j’avais. Gardez en revanche en tête que ce type d’accessoire est inutile pour la majorité d’entre vous ! Si quand vous branchez votre carte graphique vous ne la voyez pas plier/pencher, pas besoin d’en acheter une !
De mon côté, la 7900XTX étant massive et lourde (1,55 Kg !!) avec son dissipateur thermique et ses 3 ventilateurs, j’ai préféré lui mettre ce système. Est-ce plus efficace que psychologique, je ne sais pas, mais je n’aime pas l’idée d’avoir quelque chose qui plie autant sur ma carte mère.

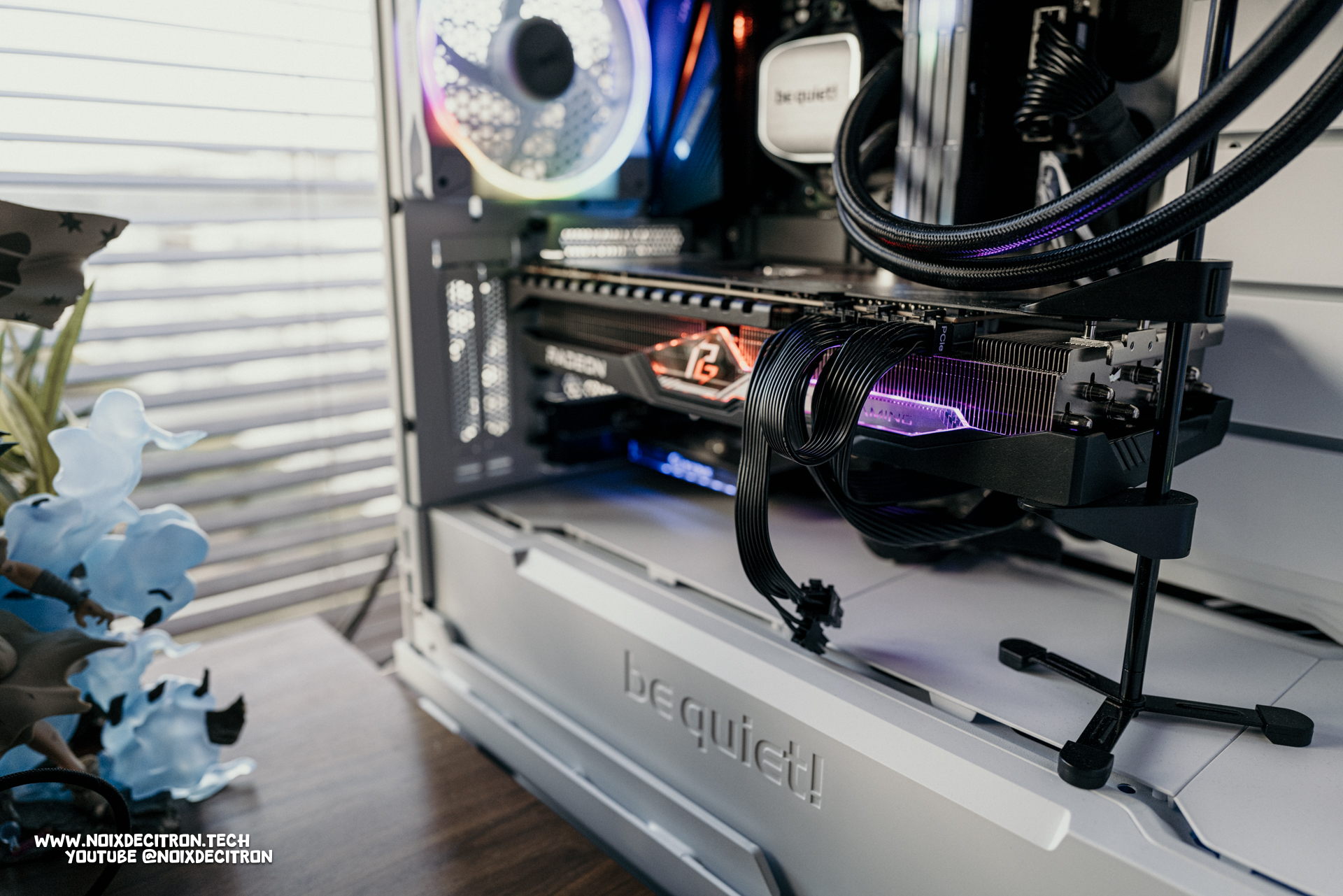

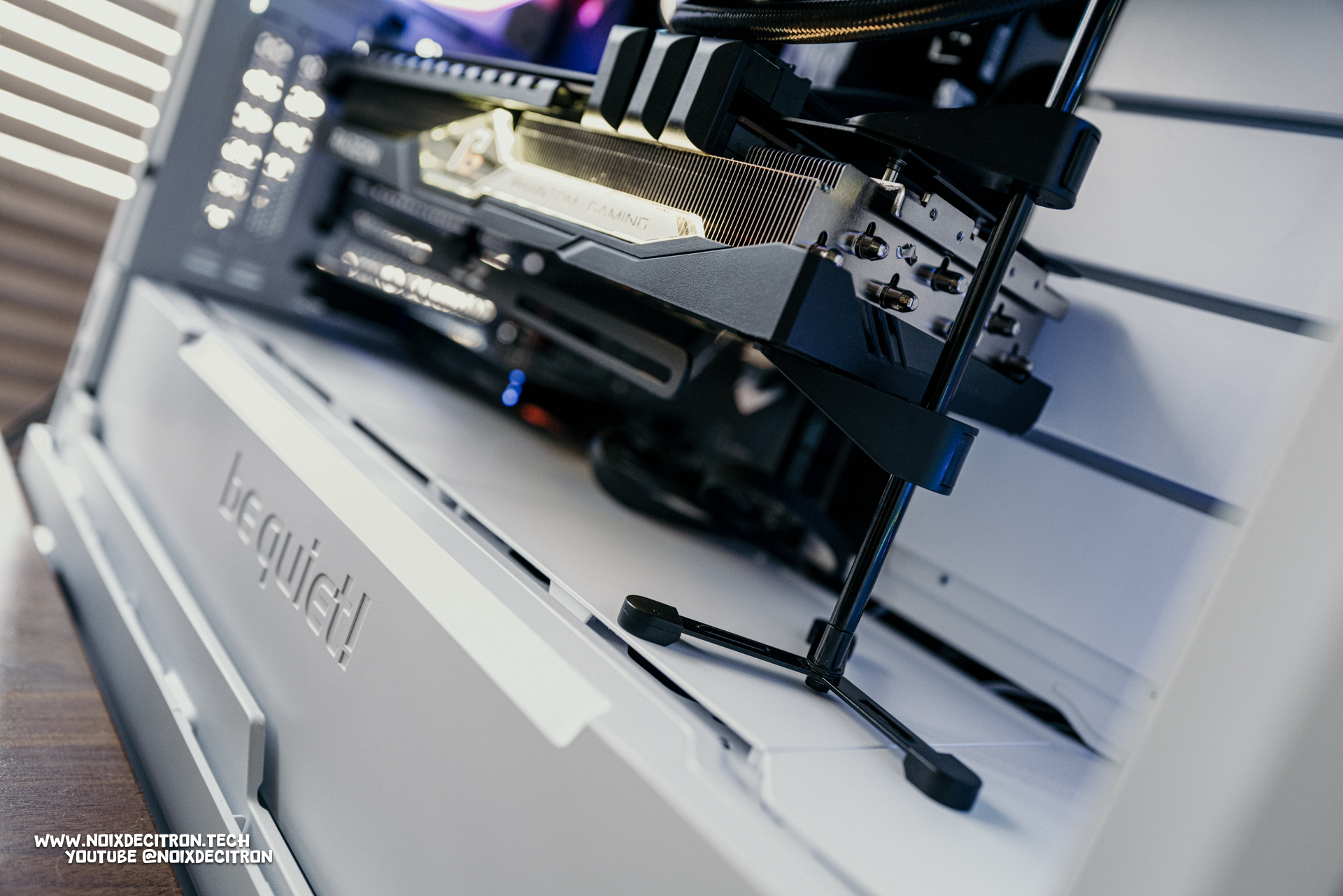

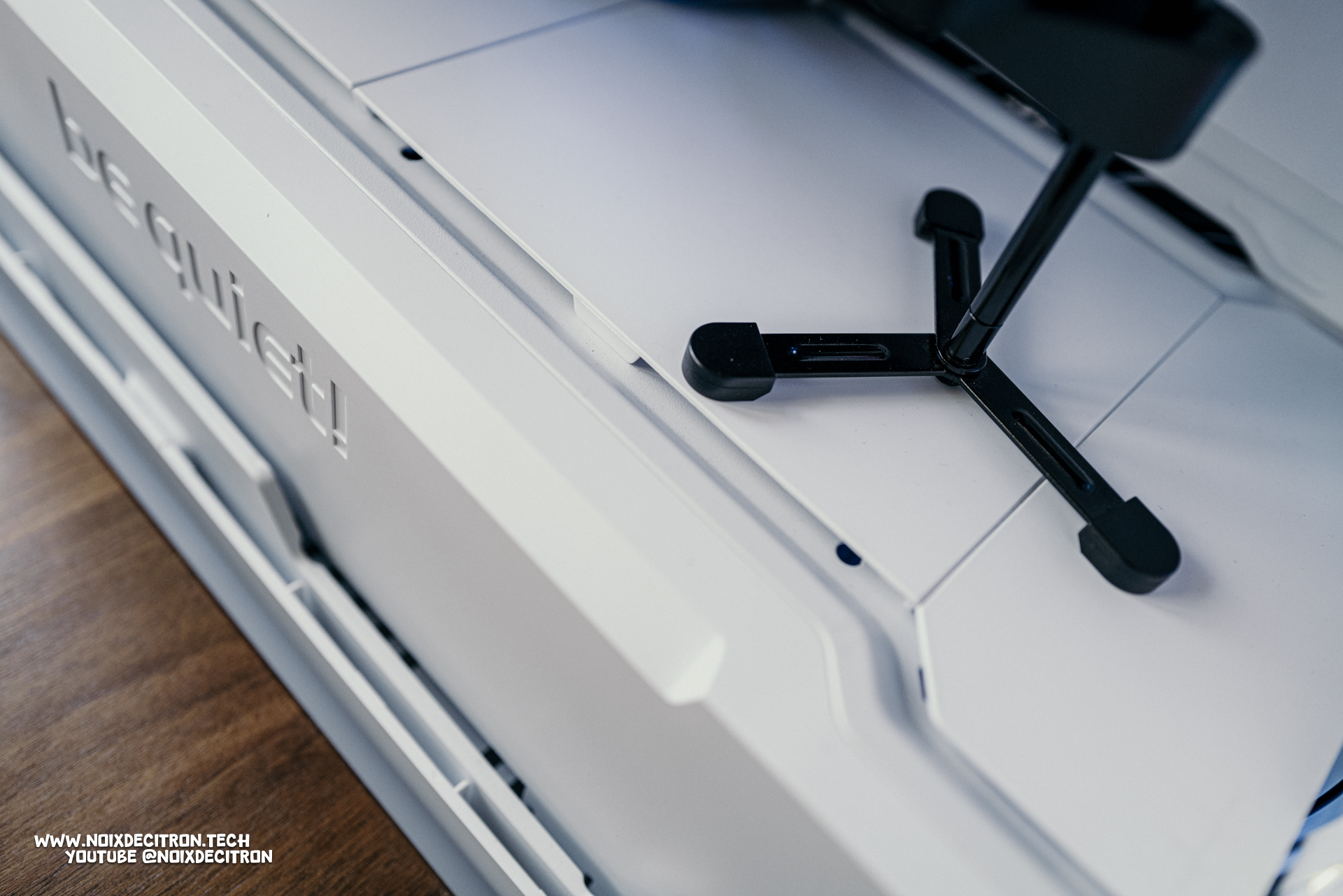

J’avais déjà le support « colonne » en photo ci-dessous dans un tiroir, mais je voulais une équerre, plus sobre.

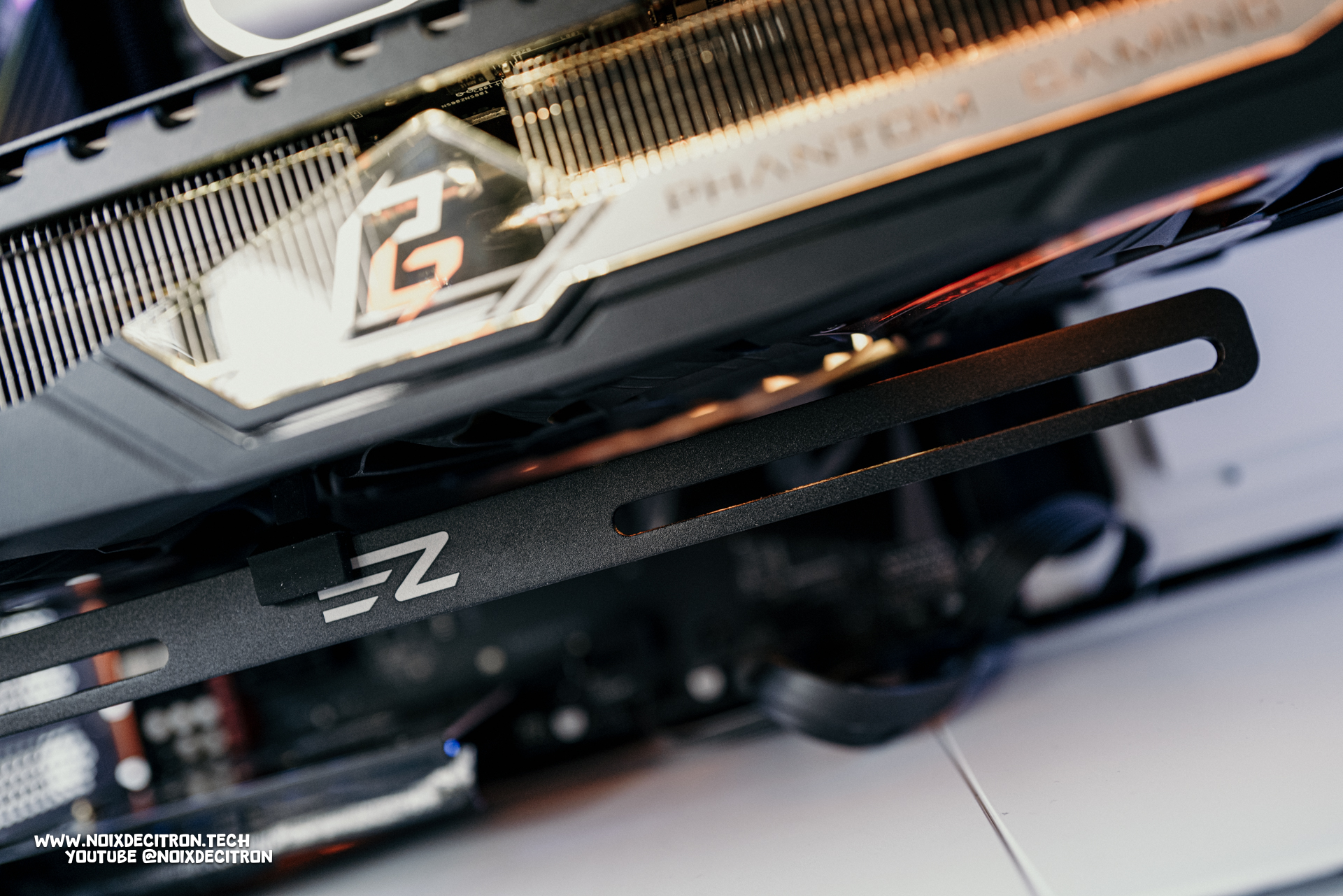

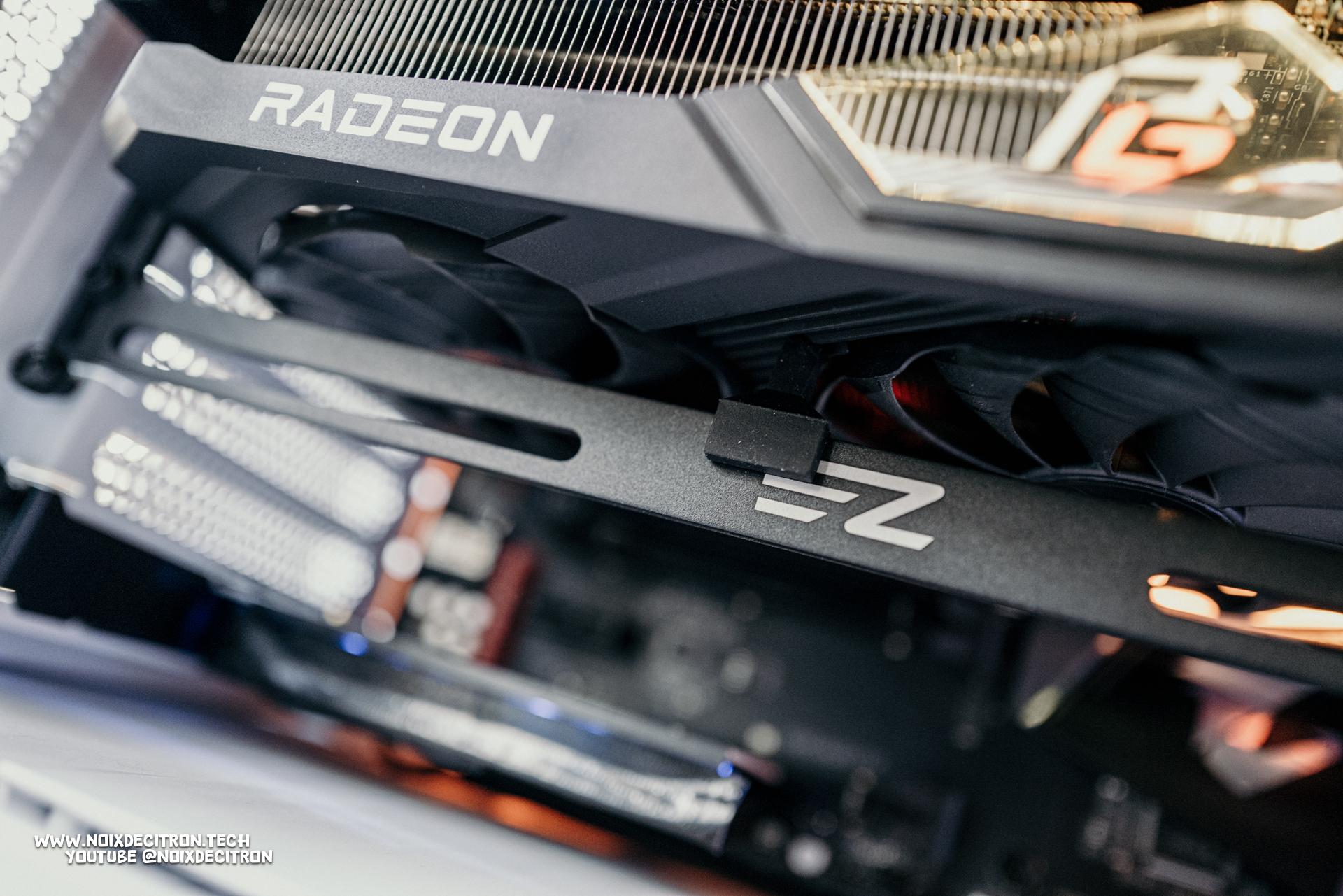

J’ai donc acheté cette équerre, toujours de chez EZDIY (lien disponible ici). J’ai tout d’abord eu peur de la compatibilité… En effet, ma carte (encore une fois) étant massive et avec 3 ventilateurs, j’avais peur que l’equerre touche ces derniers.
Finalement, l’équerre est plutôt bien pensée et il y a deux types de supports en caoutchouc qu’on pose où on veut (et surtout où on peut) le long de celle-ci.

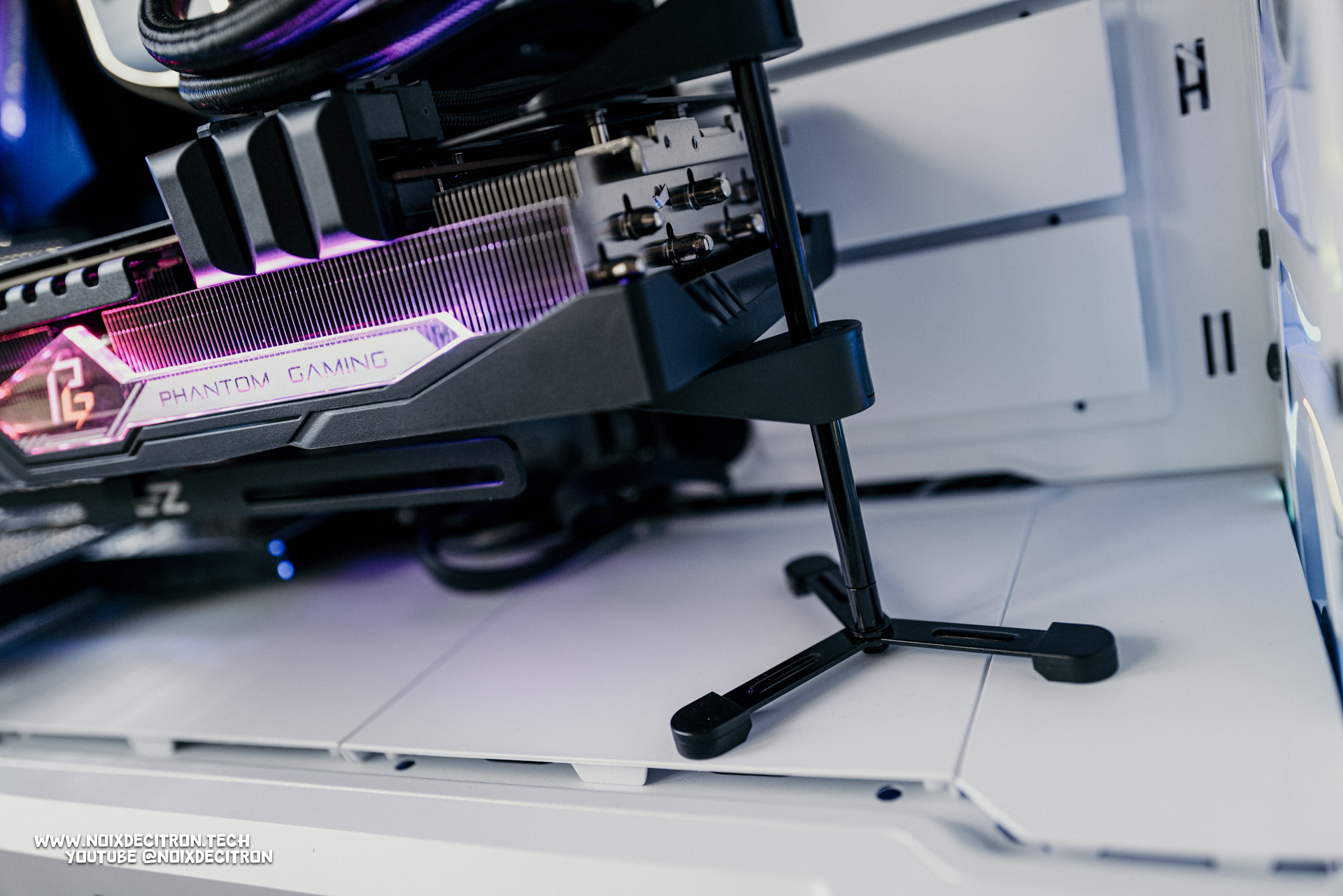

Si vous cherchez un système qui se pose plus facilement qu’une équerre, ou différent, il existe pour pas bien cher ce genre de produit à mettre au bout de votre GPU. Très efficace également.

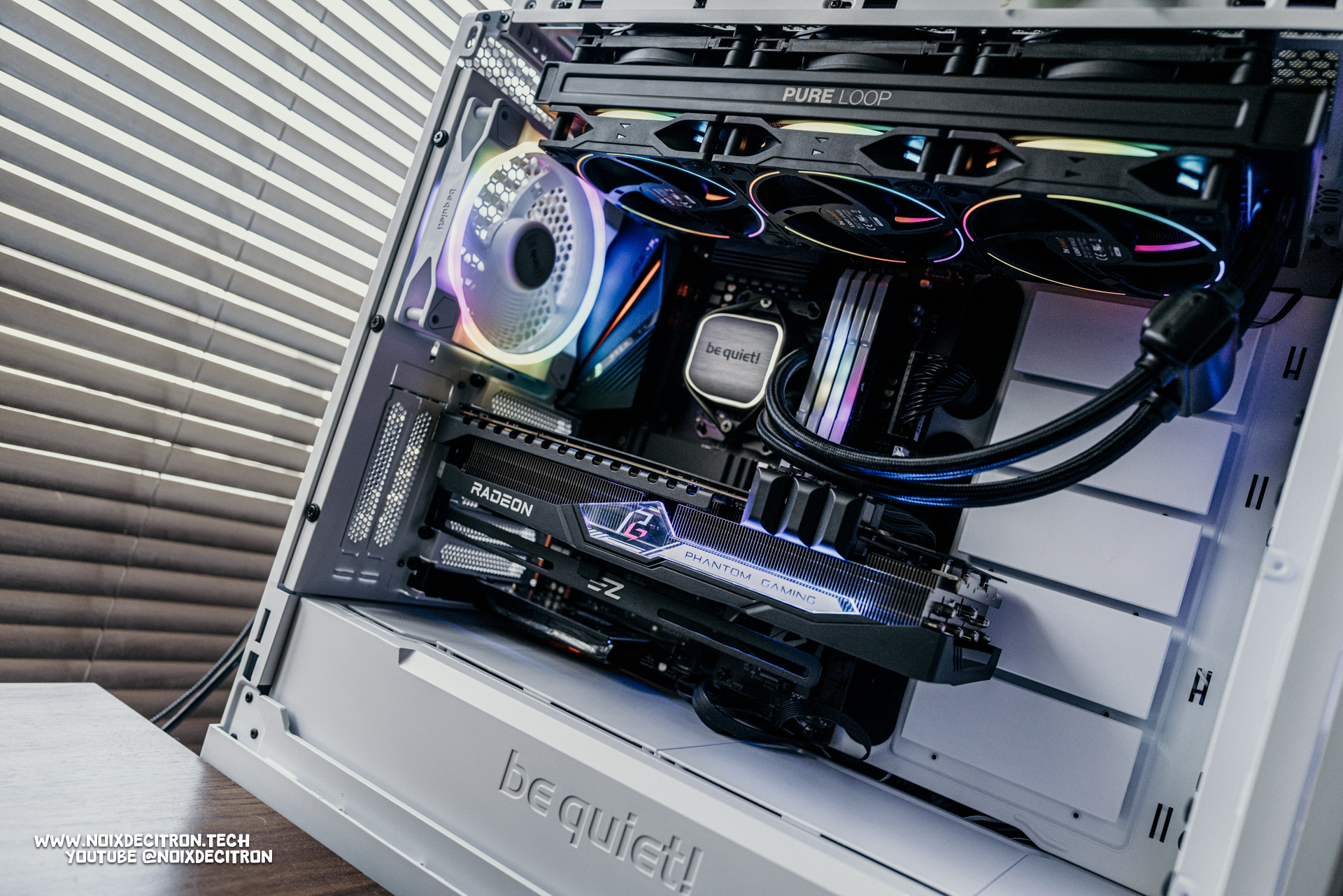

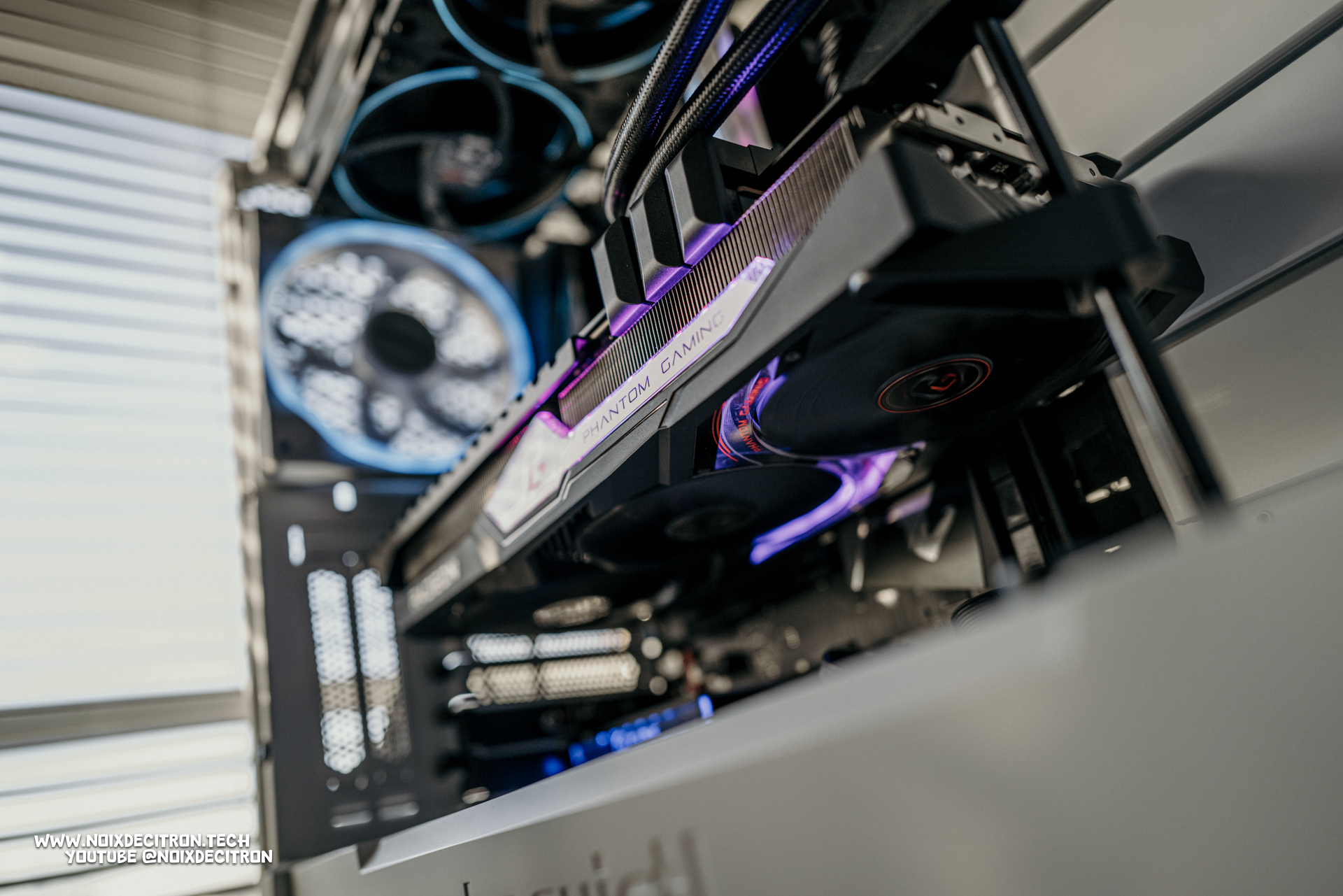

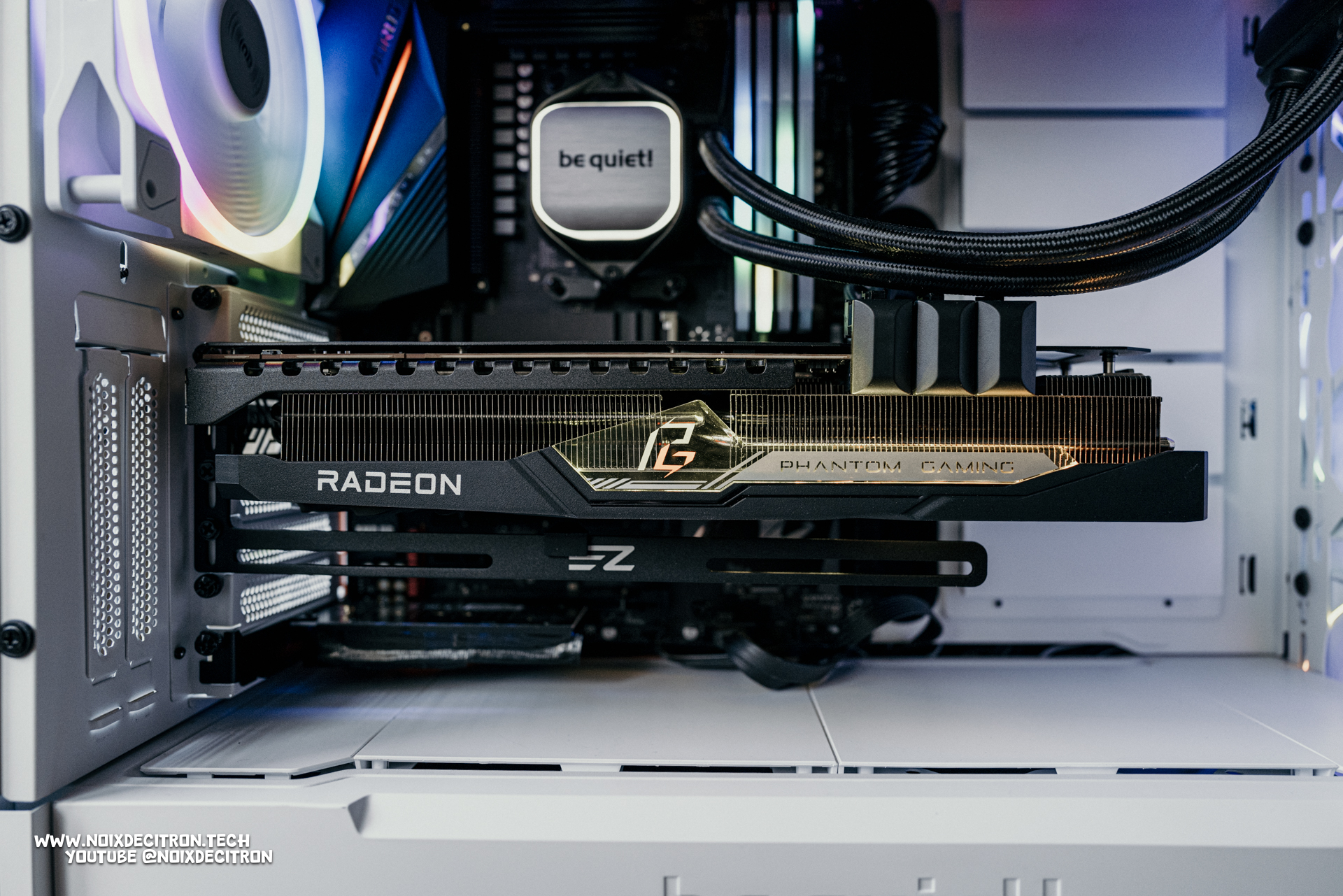

Le rendu final, avec le support, les nouveaux câbles et les adaptateurs d’angle :
En espérant avoir pu vous donner des idées !
